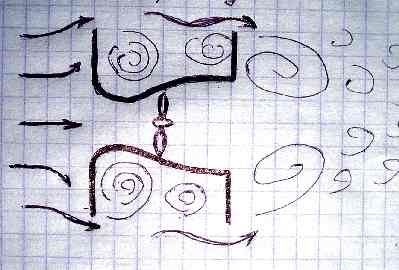

Если допустить, что турбина сможет использовать энергию потока с кпд 90%, то КИЭВ пропеллера, отнесенный к его площади достигнет 1,78*0,9*0,593 = 0,95. Обычные ветряки пропеллерного типа имеют КИЭВ равный 0,42. Поэтому верхняя оценка эффективности концентратора равна 0,95/0,42 = 2,26 раза. Это значит, что концентратор, какого бы большого размера он не был, дает уменьшение площади ветряка равной мощности в 2,3 раза. В 1,5 раза по диаметру. Рабочий канал с установленным ветряком, скорее всего, должен иметь внутренний канал примерно такой формы, как показано на рисунке. Длина канала сравнима по величине с размерами переднего щита. Разряжение, созданное щитом концентратора, уменьшается по мере удаления от щита. Для создания на заднем срезе канала разряжения необходимо установить еще один расширящийся турбулизатор на заднем срезе. |
||||||
